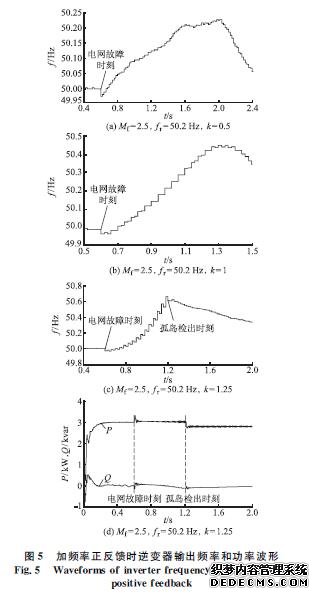

圖5(a)和分別為頻移系數k為0.5和1時的頻率變化曲線?？梢钥闯?，0.6s時電網故障，雖然加入頻移項，但由于其系數較小，仍不能檢測到孤島的發生。圖5(c)和為頻移系數k=1.25時的頻率變化曲線和逆變器輸出功率變化曲線?？梢钥闯?，逆變器輸出電壓頻率能較快地變化到規定的正常工作頻率以外，在1.2s時檢測出孤島的發生，將式(9)中的積分項退出控制。

從仿真結果可以看出，對圖2和圖3所示逆變器孤島檢測盲區的分析正確。

5　結語

本文分析了間接電流控制型并網逆變器采用有功調幅、無功調頻的控制策略所具備的反孤島性能，發現其反孤島能力與負載的諧振頻率、品質因數以及負載的電阻值有關，且其檢測盲區的漸近線分別為50.25Hz和49.65Hz。在此基礎上，提出了帶主動頻移項的控制策略，其反孤島能力除了與諧振頻率、品質因數、負載的電阻值有關外，還與頻移系數k直接相關。本文給出了k 的選取原則，合適的k值可大大減小孤島檢測盲區，滿足文獻[8]規定的檢測負載的要求，為間接電流控制型并網逆變器的孤島檢測提供了理論依據。
