1　概述戶外柱上智能永磁真空用戶分界開關由高壓交流永磁斷路器、智能用戶分界控制器和電壓互感器組成，是我公司該設備是本公司

1　概述

戶外柱上智能永磁真空用戶分界開關由高壓交流永磁斷路器、智能用戶分界控制器和電壓互感器組成，是我公司該設備是本公司最新研制的新一代戶外柱上開關，主要用于投切各種不同性質的負荷及頻繁操作的場合，并具有快速開斷短路電流和單相接地故障保護的能力；主要適用于架空線路用戶工程的進線開關，具有速斷保護快速隔離用戶故障（35ms），不影響線路的正常運行，同時具有線路末端的用戶零序保護功能，可以檢測到用戶接地保護并延時跳閘。

武漢舜通智能科技有限公司是一家致力于電力配網智能監控專業廠商，研發了基于跨平臺技術的電力監控系統軟件，基于可組態的通訊前置機等核心產品，提供配網監控的整體解決方案。該系統方案具有成熟化、模塊化、監控軟件和核心聯網采集產品自主研發的特點，易于實施和擴展，易于根據客戶的需求定制化調整，并具有很強的性價比特點。在推出市場三年多的時間，收到了用戶的親睞，這個配網自動化的多個行業和環節進行了應用，創造了良好的社會和經濟效益。

2　系統方案介紹

2.1　FTU遠程電力監控系統

FTU遠程電力監控系統是通過GPRS無線傳輸，收集FTU上的線路狀態數據信息，根據線路拓撲關系，進行故障分析、故障定位。

基于網絡的遙測、遙控技術、利用網絡化的通用硬件平臺和層次化的結構軟件平臺，把變電站綜合自動化系統打造成一個基于分層分布式網絡的實用化、簡易化、智能化系統，從而實現廣范圍深層次的信息集成，以及對各層次數據資源的充分挖掘利用。它的出現為電流電壓型開關在配電網中的應用系統小型化、智能化、安全可靠、優質、經濟運行提供了數據采集及監控支持，在其基礎上可以實現高水平的無人現場值班管理?？梢哉f，一個完整、先進、可靠的自動化系統，是實現一個高水平的電網調度自動化的基礎。

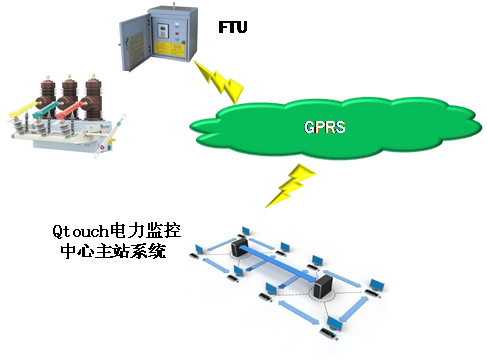

系統拓撲圖如下所示：

依據監控后臺系統的具體特點，我們提出具有針對性的系統設計，系統結構拓撲圖如下：

FTU分布在一個區域的不同線路上，中間和主站的通訊通過GPRS數據傳輸。本系統為一臺服務器和7個客戶端的配置。服務器采用通用工業監控計算機，操作系統采用windows操作系統，軟件在服務器上24小時運行，它不單記錄，而且還同時記錄各種告警數據，開機后24小時運行。在有緊急的告警信息到來時，系統會立即推出發出告警信息的畫面，發出聲光報警，可以幫助監控人員找出問題，及時處理。而且可以撥通當值人員的手機或者呼機，通知當值人員。

工程師站運行客戶端程序就可以工作?？刂茩嘀荒茉诒镜氐谋O(jiān)控中心，保證安全運行。各種數據和運行日志被記錄于標準的數據庫中，支持現有的各種辦公軟件直接生成相應的報表。也給用戶提供標準的開發接口，容易嵌入到用戶現有的MIS系統中，組成復雜應用。系統提供接口，可以與設備管理系統接口，為設備管理系統提供原始的設備運行數據。

2.2　調試進度安排

1.調試前遞交調試時間表與調試計劃表

2.調試時間按照需求方的作息時間以及要求的時間

3.嚴格按照施工時間表執行，無任何理由拖延。

2.3　施工調試安排

現場工程師必須穿戴整潔，并保持工具和配件的整潔，從而樹立良好的職業形1.象。

2.現場工程師在現場服務的過程中，要保證用戶現場其它設備的正常運行，在現場服務工作完成后，將現場打掃干凈，恢復原狀。

3.現場工程師在服務結束后，離開現場前一定要與客戶溝通，經客戶同意后方可離開。

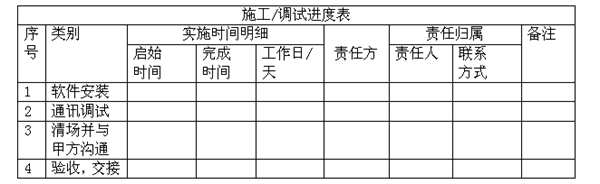

4.項目進度表如下，可根據具體情況靈活配置。
