示意Fig.8 County company channel organization

3.5 一體化終端音視頻信號外引

分析一體化終端的接線和信號原理^[13-15],通過技術改造實現一體化終端音視頻信號外接至會議室外圍設備,充分利用會議室現有的外圍設備資源,設計了一體化終端音視頻信號外引組網方案。一體化終端外接系統接線圖如圖9所示。

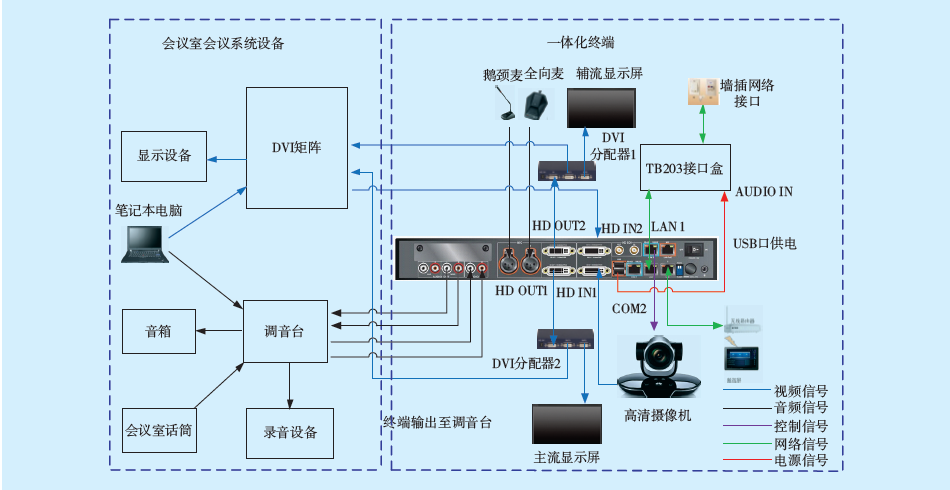

圖9 一體化終端外接系統接線圖Fig.9 Wiring diagram of integrated terminal external system

通過對一體化終端信號進行外引,可以實現對一體化終端音視頻的擴展,使得一體化終端能夠服務于規模更大、參會人數更多的視頻會議。另外,外接的錄音設備也使得視頻會議錄音功能得以實現。

 4 結語

國網安徽省電力有限公司針對一體化會議電視系統存在的問題,通過增加MCU部署、規范各單位通道組織以及對一體化終端進行技術改造等手段,對會議電視架構進行了全方位優化,從而增強了視頻會議的效果,有效提升了安徽電網全省會議電視業務的承載能力。

安徽電網一體化會議電視系統架構優化及深化應用建設保障了“三集五大”體系下各層級視頻會議業務的安全穩定,提升了一體化會議電視系統應用的可靠性,使得各個單位間的溝通更加便捷、高效,為電網發展提供了有力支撐。
